力士樂ZDB系列-6VP/10VP疊加式溢流閥
產品名稱： 力士樂ZDB系列-6VP/10VP疊加式溢流閥 產品特點： 調控靈敏/密封性能好/源頭廠家/使用壽命長/型號齊全
關鍵詞：
所屬分類：
產品描述
調控靈敏/密封性能好/源頭廠家/使用壽命長/型號齊全
支持加工定制 請咨詢客服

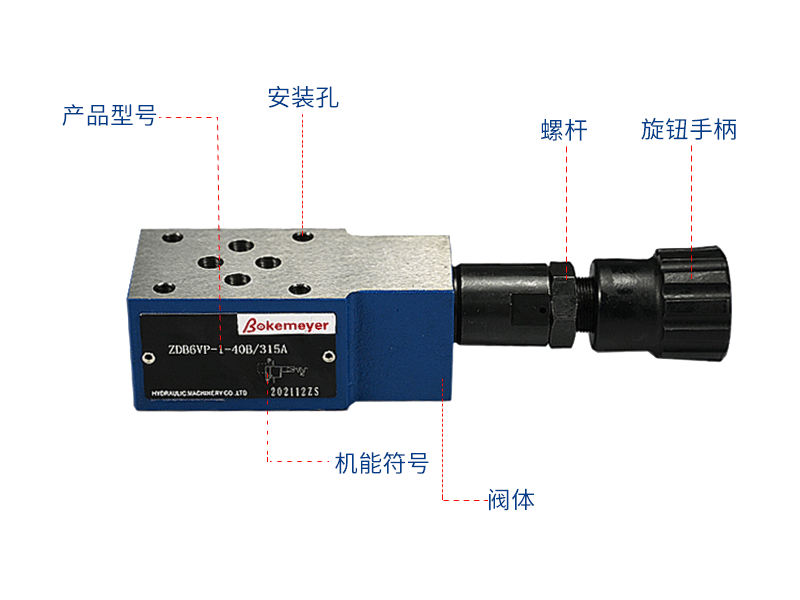

?產品參數
02P為6通經溢流閥。
溢流閥可以調節壓力，相當于調壓閥，在液壓設備中主要起到穩壓、定壓溢流系統卸荷和安全保護作用。

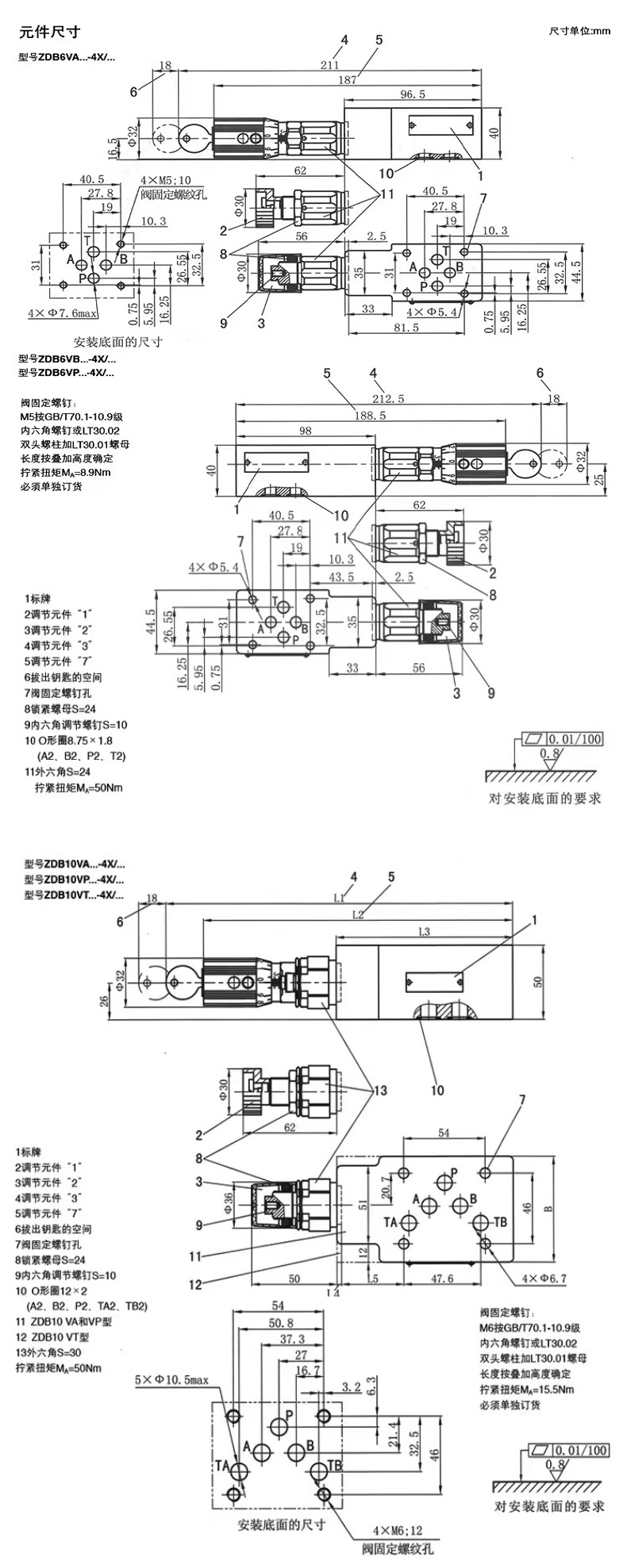

?產品選型參考

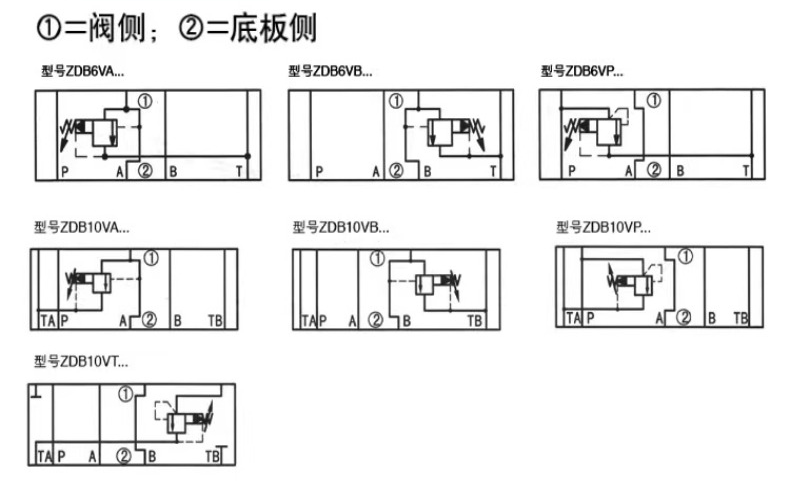

?產品閥芯符號

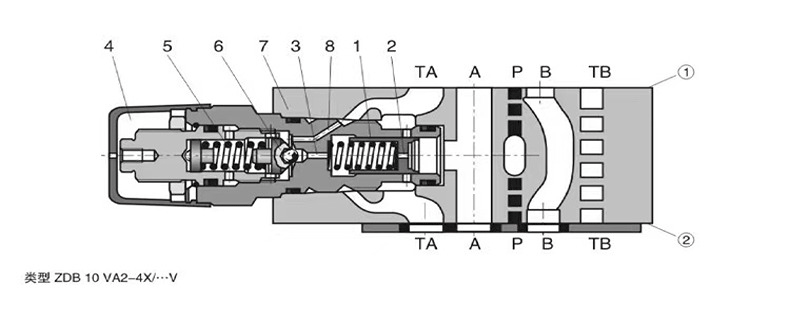

功能，剖面
ZDB和Z2DB型的壓力閥是先導式溢流閥，而且是疊加閥板設計。
這些閥用于限制液壓系統內的壓力。
它們的基本構成是外殼（7）與一個或兩個溢流閥閥芯。
系統壓力由調節元件（4）設定。
休眼時，閥是關閉的。油口A處的壓力作用于滑閥（1）。同時，壓力經節流孔（2）作用于滑閥（1）的彈簧負載側，并經節流孔（3）作用于先導座（6）。如果油口A處的壓力上升并超過彈簧（5）上設定的值，則先導座（6）開啟。這樣，流體便可以從滑閥（1）的彈簧負載側，經節流孔（3）和通道（8）流入油口T。所產生的壓降使滑閥（1）移動，從而打開A至T的連接，同時維持彈簧（5）處設定的壓力。
先導油從兩個彈簧室經油口T由外部回油。
ZDB和Z2DB型的壓力閥是擁有疊加閥板設計的先導式遺流閥。這些閥用于限制系統壓力。這些閥主要由殼體（7）和一個或兩個壓力閥閥芯組成?？墒褂谜{整類型（4）設置系統壓力。在初始位置時間關閉。通道A處的壓力作用于閥芯（1）。同時，該壓力還通過噴嘴（2）施加于閥芯（1）的彈簧負載側。并通過節流孔（3）施加于先導閥芯（6）。如果通道A處的壓力超過彈簧（5）上設定的值，則先導閥芯（6）開啟。液壓油從閥芯（1）的彈簧負載側，節流孔（3）和通道（8）流入通道T（TA）。所產生的壓降使閥芯（1）移動，從而打開A至T（TA）的連接。在通道A中設置了彈簧（5）上設定的壓力。

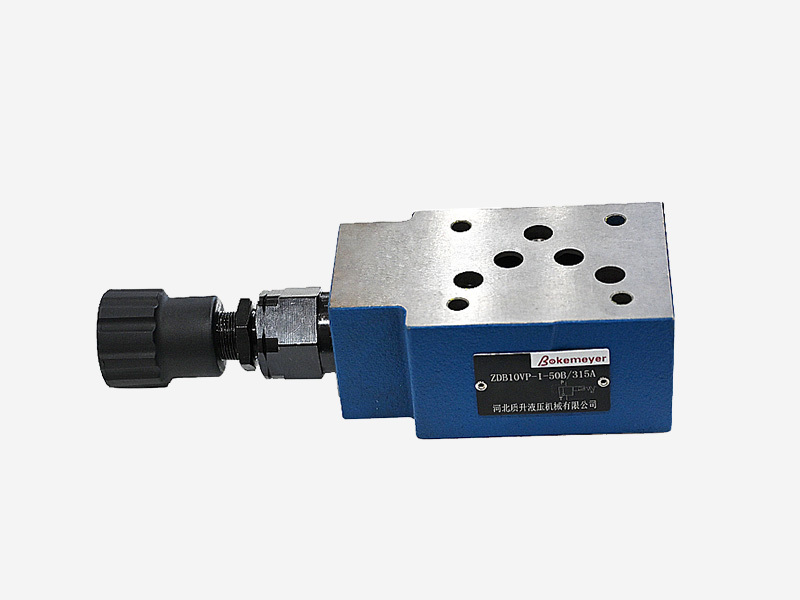

?產品實拍展示
